真空行星攪拌機

主要結構：
機器由底座、料桶、封蓋、行星架、攪拌裝置、液壓升降系統、上箱體、電機、減速機、電氣控制柜、液壓工作站等組成；
選配：真空系統、加熱系統、擠出壓料系統。

真空行星攪拌機的攪拌裝置裝有低速攪拌部件、高速分散部件和活動刮刀：

• 低速攪拌部件采用行星齒輪傳動，攪拌槳在公轉時也自轉，使物料上下及四周運動。
• 高速分散部件與行星架一起公轉，同時高速自轉，使物料受到強烈的剪切與分散混合，分散部件分單分散軸和雙分散軸,客戶可根據需要選用。
• 活動刮刀繞釜體軸線轉動，緊貼桶壁不斷的刮拭，提高混合效果。

真空行星攪拌機特別適合從粉體到高黏度、高密度的物料溶解、混合、混煉、均質、乳化、反應等工藝，可根據不同生產工藝及物料特點選擇不同的攪拌槳（如：門式、多槳葉式、爪式、麻花式等）。

其主要特點有：

• 與物料接觸部分為不銹鋼制成，可生產衛生、醫藥級物料。
• 機械密封和釜體之間的軟密封，可進行加壓及抽真空攪拌，具有良好的排氣除泡效果，還可作為脫氣釜使用。
• 攪拌釜體有加熱和冷卻兩種方式：可通過電加熱、蒸汽加熱及油水循環加熱，客戶可根據需要選擇。加熱溫度通過控制面板上的溫度控制儀顯示。
• 釜內攪拌漿、高速分散器在公轉的同時也自轉，使不同物料受到強列的剪切與分散混合。
• 釜內的攪拌漿與高速分散器的自轉均采用變頻調速，可根據不同工藝、不同粘度選擇不同轉速。
• 真空行星攪拌機釜蓋及攪拌槳可液壓升降，便于清洗，釜體可自由移動。
• 配多個攪拌釜可1機多桶操作，匹配壓料機讓出料方便。

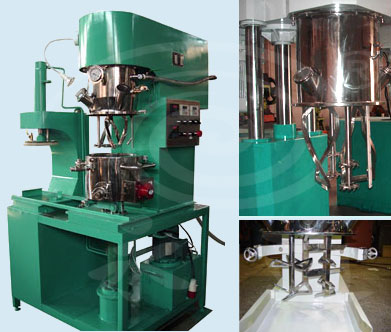

以2009年10月成都某日化用品生產廠家定制的30L真空行星攪拌機為例：
真空行星攪拌機主要結構：

• 主機：采用Q235#鋼材焊接制作
• 料桶：上下料桶全部為304#不銹鋼； 下料桶帶水冷盤管、活動輪、放料口為1寸銅球閥
• 電控柜：自制—采用進口電器元件
• 液壓系統：升降油缸1件（國產）活塞桿￠80mm；油站1臺（使用臺灣液壓件）
• 電機：5.75KW—國產（總功率）
• 攪拌槳：采用20mm×20mm的304#方鋼焊接

真空行星攪拌機主要技術參數：

• 適用粘度：1000—1000000cps
• 設計容積：43L；工作容積：30L
• 料桶尺寸：￠400mm×350mm
• 公轉轉數：[框式低速攪拌]0~60轉/分（變頻調速）
  公轉變頻器：2.2KW—臺灣產
  公轉電機：2.2KW—國產
• 攪拌槳轉速：0~62轉/分—1組
• 刮壁轉速：0~60轉/分--1組
• 自轉轉數：[高速分散]0~1400或0~2800轉/分（變頻調速）
  自轉變頻器：3KW—臺灣產
  自轉電機：3KW—國產
• 升降行程：450mm（液壓升降）
• 真空度：≤0.098Mpa
• 總功率：5.75KW
• 整機重量：約600kg
• 外形尺寸：長1200mm×寬500mm×高1500mm（最高行程1950mm）
