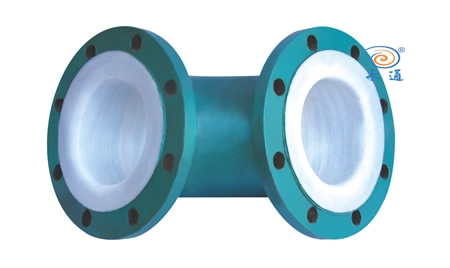

襯四氟彎頭

襯四氟彎頭適用范圍

可用在除鈉萘溶液和液態堿金屬外的強酸強堿和有機物環境。耐高溫可在正常工況下使用。

襯四氟彎頭工作原理

襯四氟彎頭是將聚四氟乙烯（鐵氟龍）防腐材料內襯與彎頭內表面形成一個緊密結合面耐高溫耐正負壓力，可采用熱塑成型法或者是整體粘貼模壓法進行加工制造。

襯四氟彎頭介紹

襯四氟彎頭主要用于連接兩根公稱通徑相同或者不同的管子，使管路作一定角度轉彎。
外體材料分類：

1.以材質劃分碳鋼，鑄鋼，合金鋼，不銹鋼，銅，鋁合金，塑料，氬硌瀝，ppc等。
2.以制作方法劃分可分為推制、壓制、鍛制、鑄造等。
3、按照生產工藝可分為：焊接彎頭、沖壓彎頭、鑄造彎頭等。
4.以制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等。
在管路系統中，彎頭是改變管路方向的管件。
按角度分，有45°及90°180°三種常用的，另外根據工程需要還包括60°等其他非正常角度彎頭。
彎頭的材料有鑄鐵、不銹鋼、合金鋼、可煅鑄鐵、碳鋼、有色金屬及塑料等。
與管子聯結的方式有：直接焊接（最常用的方式）法蘭聯結、螺紋聯結及承插式聯結等。

襯四氟彎頭選型示例

公稱通徑 Nominal Diameter		端部外徑 Outside Diameter at Bevel		中心至端面 Center to End			中心至中心 Center to Center		背面至端面 Back to Face
				45°彎頭 45°Elbow	90°彎頭 90°Elbow		180°彎頭 180°Elbow
				B	A		O		K
DN	NPS	A 系列 Series A	B 系列 Series B	長半徑 Long Radius	長半徑 Long Radius	短半徑 Short Radius	長半徑 Long Radius	短半徑 Short Radius	長半徑(A系列) Long Radius	短半徑(A系列) Short Radius
15	1/2	21.3	18	16	38	-	76	-	48	-
20	3/4	26.9	25	19	38	-	76	-	51	-
25	1	33.7	32	22	38	25	76	51	56	41
32	1.1/4	42.4	38	25	48	32	95	64	70	52
40	1.1/2	48.3	45	29	57	38	114	76	83	62
50	2	60.3	57	35	76	51	152	102	106	81
65	2.1/2	76.1(73)	76	44	95	64	190	127	132	100
80	3	88.9	89	51	114	76	229	152	159	121
90	3.1/2	101.6	-	57	133	89	267	178	184	140
100	4	114.3	108	64	152	102	305	203	210	159
125	5	139.7	133	79	190	127	381	254	262	197
150	6	168.3	159	95	229	152	457	305	313	237
200	8	219.1	219	127	305	203	610	406	414	313
250	10	273.0	273	159	381	254	762	508	518	391
300	12	323.9	325	190	457	305	914	610	619	467
350	14	355.6	377	222	533	356	1067	711	711	533
400	16	406.4	426	254	610	406	1219	813	813	610
450	18	457.2	478	286	686	457	1372	914	914	686
500	20	508.0	529	318	762	508	1524	1016	1016	762
550	22	559	-	343	838	559	1676	1118	1118	838
600	24	610	630	381	914	610	1829	1219	1219	914
650	26	660	-	406	991	660	1982	1320	-	-
700	28	711	720	438	1067	711	2134	1422	-	-
750	30	762	-	470	1143	762	2286	1524	-	-
800	32	813	820	502	1219	813	2438	1626	-	-
850	34	864	-	533	1295	864	2590	1728	-	-
900	36	914	920	565	1372	914	2744	1828	-	-
950	38	965	-	600	1448	965	2896	1930	-	-
1000	40	1016	1020	632	1524	1016	3048	2032	-	-
1050	42	1067	-	660	1600	1067	3200	2134	-	-
1100	44	1118	1120	695	1676	1118	3352	2236	-	-
1150	46	1168	-	727	1753	1168	3506	2336	-	-
1200	48	1220	1220	759	1829	1219	3658	2440	-	-
