基本構造	①基層	混凝土墻及各種砌體墻	構造示意圖
	②界面層	界面砂漿
	③保溫層	Ⅱ型水泥基復合膨脹�；⒅楸貪{料
	④抗裂防護層	抗裂砂漿＋130g耐堿玻璃纖維網格布（C型網）
	⑤飾面層	柔性耐水膩子 ＋ 涂料

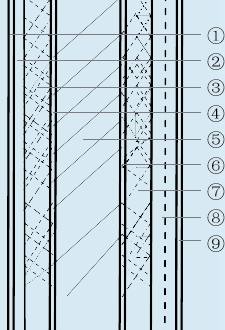

二、水泥基復合膨脹�；⒅榉謶魤Ρ叵到y(tǒng)基本構造

基本構造	①內飾面層	柔性水膩子+涂料	構造示意圖
	②抗裂防護層	抗裂砂漿 +130g耐堿網格布（C型網）
	③內保溫層	Ⅱ型水泥基復合膨脹�；⒅楸貪{
	④界面層	界面砂漿
	⑤基層	混凝土墻及各種砌體墻
	⑥界面層	界面砂漿
	⑦保溫層	Ⅱ型水泥基復合膨脹玻化微珠保溫漿料
	⑧抗裂防護層	抗裂砂漿 +130g耐堿玻璃纖維網格布（C型網）
	⑨外飾面層	柔性耐水膩子 +涂料

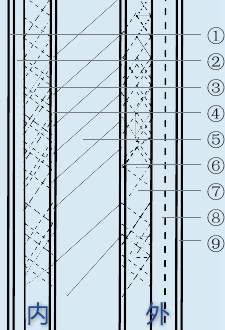

基本構造	①內飾面層	柔性水膩子+涂料	構造示意圖
	②抗裂防護層	抗裂砂漿 +130g耐堿網格布（C型網）
	③內保溫層	Ⅱ型水泥基復合膨脹�；⒅楸貪{
	④界面層	界面砂漿
	⑤基層	混凝土墻及各種砌體墻
	⑥界面層	界面砂漿
	⑦保溫層	Ⅰ型水泥基復合膨脹玻化微珠保溫漿料
	⑧抗裂防護層	抗裂砂漿 +130g耐堿玻璃纖維網格布（C型網）
	⑨外飾面層	柔性耐水膩子 +涂料

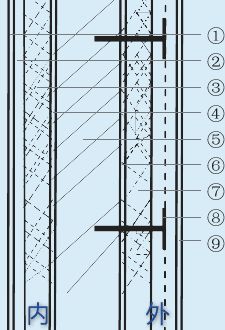

二、 (T型)面磚飾面水泥基復合膨脹玻化微珠外墻內外組合保溫系統基本構造

基本構造	①內飾面層	柔性水膩子+涂料	構造示意圖
	②抗裂防護層	抗裂砂漿+ 130g耐堿網格布（C型網）
	③內保溫層	Ⅱ型水泥基復合膨脹�；⒅楸貪{料
	④界面層	界面砂漿
	⑤基層	混凝土墻及各種砌體墻
	⑥界面層	界面砂漿
	⑦保溫層	Ⅰ型水泥基復合膨脹�；⒅楸貪{料
	⑧抗裂防護層	第一遍抗裂砂漿+雙層300g耐堿網格布（T型網） 或熱鍍鋅電焊網+錨栓+第二遍抗裂砂漿
	⑨外飾面層	粘結砂漿+飾面轉+勾縫料

基本構造	①基層	混凝土墻及各種砌體墻	構造示意圖
	②界面層	界面砂漿
	③保溫層	Ⅰ型水泥基復合膨脹玻化微珠保溫漿料
	④抗裂防護層	抗裂砂漿+雙層300g耐堿網格布（T型網）或熱鍍鋅電焊網+錨栓+第二遍抗裂砂漿
	⑤飾面層	粘結砂漿+飾面磚+勾縫料

二、瓷磚飾面膨脹�；⒅橥鈮ν獗叵到y(tǒng)基本要求

1. 保溫系統應能適應基層的正常變形。
2. 瓷磚飾面膨脹玻化微珠外墻外保溫系統應適當設置豎向、橫向伸縮縫，填縫材料應具有防水性和耐久性；保溫系統不產生裂紋和空鼓。
3. 瓷磚飾面膨脹�；⒅橥鈮ν獗叵到y(tǒng)在長期使用中應不產生有害變形。
4. 復合保溫墻體的保溫隔熱性能應符合標準《民用建筑節能設計規范》GB 50176、《民用建筑節能設計標準（采暖居住部分）》JGJ 26、《夏熱冬冷地區居住建筑節能設計標準》JG 134、《四川省夏熱冬冷地區居住建筑節能設計標準》DB 51/5027—2002的有關規定。
5. 瓷磚飾面膨脹玻化微珠外墻外保溫系統應具有防水滲透性能，應能承受室外氣候長期作用而不產生破壞。
6. 外墻外保溫系統為飾面磚時，飾面磚的粘結抗拉強度應符合《建筑工程飾面磚粘結強度檢驗標準》JGJ 110的規定。
7. 在正確使用和正常維護條件下，保溫系統的使用年限應不少于25年。

三、瓷磚飾面�；⒅橥鈮ν獗叵到y(tǒng)性能要求

 水泥基復合膨脹�；⒅橥獗叵到y(tǒng)的性能指標

項目		性能指標
耐候性		經80次高溫（70℃）－淋水（15℃）循環 和20次加熱（50℃）－冷凍（－20℃）循環后，不得開裂、空鼓或脫落。 抗裂防護層與保溫層的拉伸粘結強度不應小于0.10MPa，破壞界面應位于保溫層
吸水量/g/㎡		≤1000/m2
抗沖擊強度	C型(涂料)	普通型（單網），3J沖擊合格； 加強型（雙網），10J沖擊合格
	T型(瓷磚)	3J沖擊合格
抗風壓值		不小于工程項目的風荷載設計值
耐凍融		寒冷地區30次循環，夏熱冬冷地區10次循環后表面無裂紋、 空鼓、起泡、剝離現象
不透水性		試樣防護層內側無水滲透
系統抗拉強度/MPa		≥0.10，并且破壞部位不得位于各層界面
飾面磚粘結強度(T型/瓷磚)		≥0.4Mpa
抗震性能(T型/瓷磚)		設防烈度等級下飾面磚及保溫層系統無脫落
燃燒性能級別		應符合A級要求

面磚粘結砂漿的性能要求

面磚勾縫料的性能要求

飾面磚性能要求：外保溫系統采用的飾面磚應帶有燕尾槽，其性能應分別符合下列標準要求：GB/T 4100、JC/T 457、GB/T 7697，并應同時滿足下表性能指標要求。

四、瓷磚飾面�；⒅橥鈮ν獗叵到y(tǒng)施工

1、材料配制：

• 材料供應商應提供水泥基復合膨脹玻化微珠建筑保溫系統各組成材料的配制配比，應按配比進行計量，干粉、顆粒計量精度±2%，水、乳液計量精度±1%。
• 宜選用砂漿攪拌機攪拌，每次攪拌量不宜少于0.1m³。應確保攪拌均勻，攪拌時間不少于6min，稠度宜控制在60～90㎜；料漿必須隨配隨用，配制好的料漿應在4h內用完，并不得二次加水。

2、瓷磚飾面玻化微珠外墻外保溫系統施工工藝程序

基層墻體處理
→門窗洞口堵縫、穿墻套管、卡處理
→吊垂直、套方、彈控制線
→涂刮界面砂漿
→用保溫漿料作灰餅、沖筋作口
→抹第一遍保溫漿料，厚度≤15mm
→抹第二遍保溫漿料，壓實刮平
→檢驗平整度，鋪耐堿網格布、打塑料錨栓錨固
→鋪第二層耐堿網格布
→抹第二遍抗裂漿料、壓實刮平
→驗收，粘貼面磚施工

注：在四川省地方標準：水泥基復合膨脹�；⒅榻ㄖ叵到y(tǒng)技術規程DB51/T506-2008的條文說明中特別提到：
考慮到鍍鋅鋼絲網耐久性較差，也難施工，規程中沒有選擇鍍鋅鋼絲網作為瓷磚飾面�；⒅橥鈮ν獗叵到y(tǒng)抗裂防護層的防裂增強材料。

基本構造	①基層	混凝土墻及各種砌體墻	構造示意圖
	②界面層	界面砂漿
	③保溫層	Ⅰ型水泥基復合膨脹玻化微珠保溫漿料
	④抗裂防護層	抗裂砂漿＋130g耐堿玻璃纖維網格布（C型網）
	⑤飾面層	柔性耐水膩子 ＋ 涂料

二、涂料飾面膨脹玻化微珠外墻外保溫系統基本要求

1. 保溫系統應能適應基層的正常變形。
2. 涂料飾面膨脹玻化微珠外墻外保溫系統應適當設置豎向、橫向伸縮縫，填縫材料應具有防水性和耐久性；保溫系統不產生裂紋和空鼓。
3. 涂料飾面膨脹�；⒅橥鈮ν獗叵到y(tǒng)在長期使用中應不產生有害變形。
4. 復合保溫墻體的保溫隔熱性能應符合標準《民用建筑節能設計規范》GB 50176、《民用建筑節能設計標準（采暖居住部分）》JGJ 26、《夏熱冬冷地區居住建筑節能設計標準》JG 134、《四川省夏熱冬冷地區居住建筑節能設計標準》DB 51/5027—2002的有關規定。
5. 涂料飾面膨脹�；⒅橥鈮ν獗叵到y(tǒng)應具有防水滲透性能，應能承受室外氣候長期作用而不產生破壞。
6. 在正確使用和正常維護條件下，保溫系統的使用年限應不少于25年。

三、涂料飾面玻化微珠外墻外保溫系統性能要求

 水泥基復合膨脹�；⒅橥獗叵到y(tǒng)的性能指標

四、涂料飾面�；⒅橥鈮ν獗叵到y(tǒng)施工

1、材料配制：

• 材料供應商應提供水泥基復合膨脹玻化微珠建筑保溫系統各組成材料的配制配比，應按配比進行計量，干粉、顆粒計量精度±2%，水、乳液計量精度±1%。
• 宜選用砂漿攪拌機攪拌，每次攪拌量不宜少于0.1m³。應確保攪拌均勻，攪拌時間不少于6min，稠度宜控制在60～90㎜；料漿必須隨配隨用，配制好的料漿應在4h內用完，并不得二次加水。

2、涂料飾面�；⒅橥鈮ν獗叵到y(tǒng)施工工藝程序

基層墻體處理
→門窗洞口堵縫、穿墻套管、卡處理
→吊垂直、套方、彈控制線
→涂刮界面砂漿
→用保溫漿料作灰餅、沖筋作口
→抹第一遍保溫漿料，厚度≤15mm
→抹第二遍保溫漿料，壓實刮平
→檢驗平整度，彈分格線、分格墻
→抹抗裂砂漿、壓耐堿網格布、壓實刮平
→驗收

注：在四川省地方標準：水泥基復合膨脹�；⒅榻ㄖ叵到y(tǒng)技術規程DB51/T506-2008的條文說明中特別提到：
采用塑料錨栓固定耐堿網格布后，抗裂防護層容易在錨栓圓盤附近開裂，但增加錨栓錨固有利于加強安全性；在保證安全性的抗裂性的前提下，涂料飾面外墻外保溫系統是否加錨栓錨固，各保溫企業可根據自己材料特性及工程經驗確定。

玻化微珠無機保溫砂漿性能：

●傳統工藝施工簡便

�；⒅闊o機保溫砂漿的施工與傳統的水泥砂漿施工規則相似，所有可以進行內外墻抹灰的地方都可以使用，使建筑保溫體系生成無縫的保溫層并與墻面的設計形狀相吻合。翻新舊建筑物的外墻面、凹窗、凸出的角線以及圓弧面的施工方式也與傳統的砂漿施工方法相似。

●成型容易適應性廣

○適合于不同材質砌筑的新、舊建筑物內外圍護的保溫。
○經過界面處理可以施工于原本不適合抹灰的新、舊建筑物的內外圍護。
○可以在為外圍護基面找平的同時完成保溫抹灰。
○可以體現建筑物外立面的線條、板塊、圓弧、花紋等裝飾效果。
○可以施工于各種可見桁架結構的建筑物。
○用于樓面防水保溫層。

●耐候性強、防水性佳

由于�；⒅闊o機保溫砂漿直接施工于建筑物的墻體，具有較強粘結力。無機保溫砂漿與墻體接觸緊密且牢固，故具有優良的抗風壓性能。無機輕質骨料在于無機膠凝劑化合后生成的特殊膠體，在防水外加劑的作用下切斷并封閉了結構中的毛細通道，有效阻止了水份的侵入，能保持材料的穩定性，達到與建筑物的同壽命。

●抗壓強度高防裂性能好

玻化微珠無機保溫砂漿的抗壓強度達11Mpa以上，線性收縮率小于0.2%，較好地滿足了建筑物外圍護抹灰的結構強度等要求，所以在無機保溫砂漿的保溫層上可直接進行不同裝飾材料的施工。

●無凝露水、透氣舒適

玻化微珠保溫層的較佳位置應位于建筑物外圍護的外側，由于砂漿保溫的特殊性，使得外界溫度的變化對建筑物內部溫度的影響變小，同時防止了冷、熱橋的作用。墻體的冷凝帶外移后，也減輕了室外溫度變化對墻體的負面影響，墻體始終保持干燥，有利于形成一個舒適的居住環境。

砂漿的保水性用分層度測定，用配制好的砂漿在稠度測定儀上測得其沉人度，經30min后，去掉上面20cm厚的砂漿，剩余部分砂漿重新拌和后，再測定其沉入度，前后兩次沉人度之差(以cm計)就是砂漿分層度。分層度大，表示砂漿的保水性不好，泌水離析現象嚴重。抹灰砂漿要求保水性良好，分層度應不大于2cm。

性能    單位 指標
干表觀密度   kg/m3 505
導熱系數   W/m.k 0.098
抗壓強度   Mpa  2.65
線收縮率   %  0.18
軟化系數   --  0.64
拉伸粘結強度原強度 Mpa  0.35
耐水強度   Mpa  0.24

產品特性：
1、�；⒅楸厣皾{的性能及適用范圍為單組份干粉材料，施工現場加水攪拌即可使用，施工方便。
2、保溫性好，導熱系數0.060W/m.k左右,使用不同厚度可達到寒冷地區和夏熱冬冷地區(華北、華東及以南地區)建筑節能50%的標準要求。
3、附著力強、粘結性好，凝固時間可按用戶要求調整(2-24小時)。
4、耐高溫、不燃燒、不老化，使用壽命長。
5、抗流性能好，每次施工的涂抹厚度可達25mm以上，有效的節省施工成本。
6、收縮率低于其他�；⒅橹楸厣皾{，降低了墻角龜裂的幾率。

一、成都地區外保溫的優點：
       1、適用范圍廣泛，既適空調，又適采暖，既適用于新建筑，又適用于舊建筑的改造。
       2、能保護主體結構，延長建筑物使用壽命。
       3、基本消除熱橋，節能效果顯著（全保溫）。
       4、可提高墻體的防水性和氣密性。
       5、可增加房屋的有效使用面積。
       成都地區外保溫的缺點：
       1、對安全性（保溫體系）要求更嚴，對保溫體系組成材料的性能（耐候性、憎水性、透氣性、抗沖擊性及耐火等級）要求較高。
       2、對罩面層材料防裂功能要求更高，同時應具備較高的耐水、防水及耐候性能。
       3、施工難度較大。
       4、氣候對施工影響較大。

二、成都地區內保溫的特點：
       1、適于空調降溫建筑，可有效防止結霜。
       2、材料的耐候性、憎水性及抗沖擊性等要求較低。
       3、對罩面層材料的防水性、耐候性要求稍低。
       4、施工過程受氣候影響較小。
       5、工程綜合造價低。
     成都地區內保溫的缺點：
       1、對室內有效使用面積有一定影響。
       2、對室內裝修、外掛造成一定影響。
       3、不利于熱橋的有效處理。


1、基材處理，將地坪表面水泥漬、石灰膜等異物除掉，并將不平整處磨平整。
2、用環氧封閉底漆作封底處理。
3、批刮環氧石英砂中涂，使其整體平整。
4、批刮找補環氧石英砂中涂。
5、第一道打磨，用磨光機將批涂產生的刀痕不平整處及所有顆粒打磨掉，并用吸塵器吸塵。
6、批刮環氧膩子中涂，使其整體平整。
7、批刮找補環氧膩子中涂。
8、第二道打磨，用磨光機、0#砂紙等打磨，把地坪打磨平整，并用吸塵器吸塵。
9、用環氧地坪面漆作罩面處理。
10、用環氧樹脂地坪漆罩光。
地坪打樣：


1. 膠粉在空氣中成膜
2. HPMC在空氣接觸面失水、干燥、成膜
3. HPMC作為砂漿保水的主要成分，添加量過低

不同干粉砂漿原料、添加劑和建筑集料的參考用量請盡量使用參考配方中的用量�？蛻粢部筛鶕�(jù)實際情況進行適當增減。但是為保證其生產出的干粉砂漿或者膩子粉產品的質量，請客戶在調整配方的時候，一定要對其進行實驗，然后再進行干粉砂漿或膩子粉的批量生產！用四川永通提供的干粉砂漿設備、膩子粉設備、干粉砂漿添加劑的客戶，在實驗條件有限的情況下，如想做實驗可與我們聯系。

《四川省建筑建筑節能檢測規定(試行)》，已于2007年11月1日實施，該文件指出未經檢測或檢測不合格的節能材料、機件、部品，以及保溫系統等，一律不準在工程中使用，工程不得竣工驗收備案。
    據了解，今后建筑設計采用節能新材料、新技術、新工藝、新產品時，應對其相關參數進行檢測，并通過省建設行政主管部門鑒定，以保證符合設計及國家行業現行相關標準要求。建筑節能材料的型式檢驗報告應由在省注冊并通過國家實驗室認可的檢測機構出具。任何機構不得以任何理由出具與工程建設項目不相符合的建筑節能檢測報告或虛假報告。

四川首個建筑節能的省級政府規章：《四川省民用建筑節能管理辦法(草案)》也于2007年12月1日起正式實施�！端拇ㄊ∶裼媒ㄖ�(jié)能管理辦法(草案)》規定，如果設計不符合節能要求，施工單位將領不到施工許可證；商售房時，應在銷售現場公示所售的節能措施及相應的保溫隔熱性能指標。還要求規劃部門在編制城市詳規，確定建筑物布局、形狀和朝向時，應考慮節能的要求。建筑單位不得明示或暗示設計單位、施工單位違反節能標準進行設計、施工；設計不合節能要求，建設行政主管部門不予頒發施工許可證。另外，建設單位不遵照節能標準執行，在驗收時也將"卡殼"。

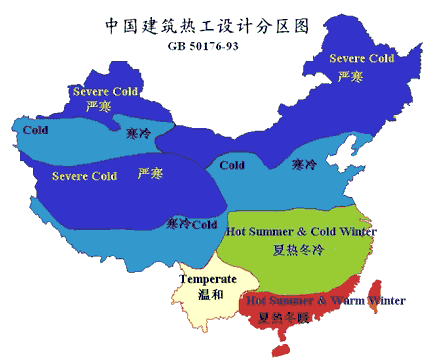

成都在中國建筑熱工設計分區中的位置：

成都地區作為夏熱冬冷地區進行建筑保溫設計能四季受益，是提高建筑整體品質的重要技術措施。

對于建筑墻體圍護結構而言，成都目前有五大墻體保溫材料技術體系：
1)  薄抹灰聚苯板保溫體系（膨脹聚苯板EPS和擠塑聚苯板XPS）

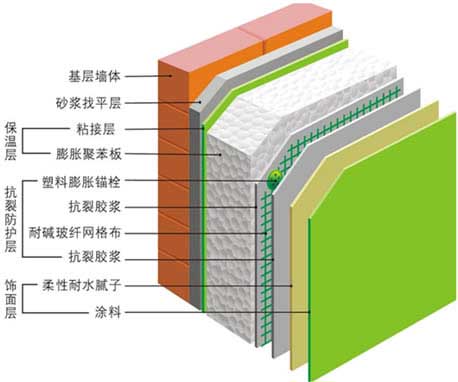

A、EPS膨脹聚苯板保溫體系：


基層墻體 ①	EPS膨脹聚苯板外墻保溫系統的基本構造
	粘結層 ②	保溫層 ③	防護層 ④	飾面層 ⑤
混凝土墻體 各種砌體墻體	粘結膠漿	膨脹 聚苯板	抹面膠漿+ 耐堿網布 (可加錨栓)	柔性耐水膩子 面層涂料

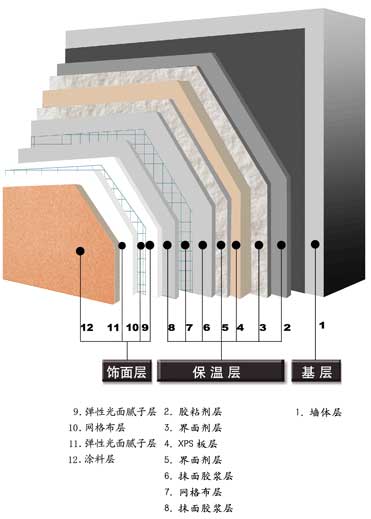

B、XPS擠塑板保溫體系：

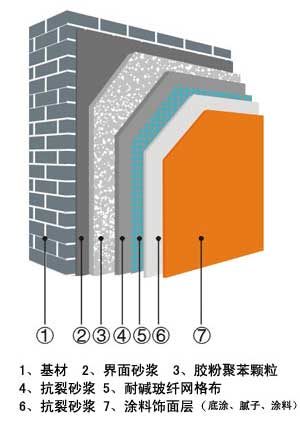

2)  膠粉聚苯顆粒保溫體系

基本墻體	涂料飾面膠粉聚苯顆粒外保溫系統基本構造
	界面層(1)	保溫層(2)	抗裂防護層(3)	飾面層(4)
混凝土墻及 各種砌體墻	界面砂漿	膠粉聚苯顆粒保溫漿料	抗裂砂漿 + 耐堿涂塑玻璃纖維網格布 (加強型增設一道加強網格布) + 高分子乳液彈性底層涂料	柔性耐水膩子 + 涂料

基本墻體	面磚飾面膠粉聚苯顆粒外保溫系統基本構造
	界面層(1)	保溫層(2)	抗裂防護層(3)	飾面層(4)
混凝土墻及 各種砌體墻	界面砂漿	膠粉聚苯顆粒保溫漿料	第一遍抗裂砂漿 + 熱鍍鋅電焊網 (用塑料錨栓與基層錨固) + 第二遍抗裂砂漿	粘結砂漿 + 面磚 + 勾縫劑

圖略

3)  中空�；⒅楸伢w系
結構層同膠粉聚苯顆粒外墻保溫系統。
該材料具備輕質抹灰砂漿的特點和功能，保溫隔熱性能優良(優于膠粉聚苯顆粒)，材質穩定，防火性能佳，耐高溫性能好(可耐≥200℃的高溫)。適用與外墻外保溫及外墻內保溫，施工簡便快捷。

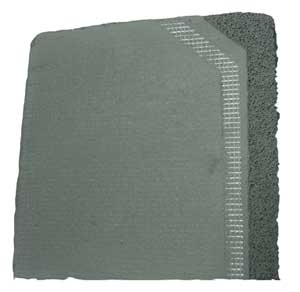

4)  硅酸鹽板保溫體系(內保溫和外保溫)

無機硅酸鹽板是以多種輕質硅酸鹽為主要材料，經化學復合發泡形成的硬質多孔材料，具有保溫隔熱好、質輕、不燃燒、耐酸堿、強度高、抗老化、粘結性能強，施工方便等優點。易于與房屋結構基層采用硅酸鹽板專用粘結劑，是一種生產技術成熟、工藝先進可靠的建筑保溫材料。

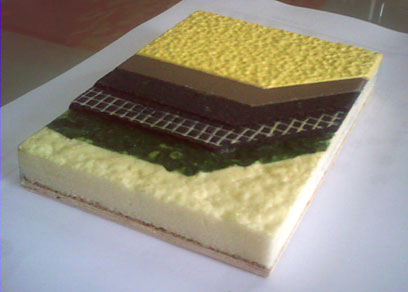

5)  聚氨酯保溫體系

硬度范圍寬，在相同硬度下，比其它的彈性體承載力高；耐磨、抗沖擊性高，耐輻射、抗霉菌；低溫柔順性好，采用特殊的配方，在140度下穩定；可與木材、金屬和大部分塑料粘結，并可制成降噪音材料。

其中，薄抹灰聚苯板保溫體系和膠粉聚苯顆粒保溫體系兩項占成都市場份額80%以上，第三項是大有前途的無機環保新保溫材料品種，后兩項作為補充。

保溫材料體系的選擇是根據建筑的定位：檔次、高度、外裝飾面的材料為根據。使用的必要的第一步是設計（上施工圖），施工圖是法定文件，不會輕易更改，了解項目時首先看施工圖，施工圖上關于圍護結構節能部分一般都表達為屋面隔熱設計表和外墻隔熱設計表，經設計表規定墻體保溫材料的品種、類型和規格。是后續選擇保溫材料廠家和外墻保溫施工等工作的重要依據。

EPS聚苯板外墻保溫施工方案：基層處理→測量放線→粘貼EPS聚苯板→EPS聚苯板打磨→涂抹面膠漿→鋪壓耐堿玻纖網格布→涂抹面膠漿→填嵌縫膏→涂面層膩子和涂料→驗收。

EPS外墻外保溫施工前期準備：
1、材料要求：EPS膨脹聚苯板、粘結膠漿、抹面膠漿、耐堿玻纖網格布、建筑密封膠(應采用聚氨酯、硅酮或丙烯酸類密封膏)、密封條、蓋口條、錨栓、角鋼、脹管等
2、主要工具：電熱絲切割器、壁紙刀、螺絲刀、剪刀、掃帚、鋼絲刷、墨斗、開刀、棕刷、粗砂紙、電動攪拌器、沖擊鉆、抹子、壓子、陰陽角抿子、托線板、2m靠尺等。

一、基層墻體處理
新建工程的結構墻體基面必須清理干凈，外墻表面沒有油、浮塵、污垢等污染物或其他妨礙粘結的材料，并檢驗墻面平整度和垂直度。用2m靠尺檢查，偏差不大于5mm，超差部分應剔鑿或用干粉砂漿修補平整。對舊房節能改造，應徹底清理不利于粘貼聚苯板的原外墻面層，用水泥砂漿修補缺陷，加固找平，方能開展外墻保溫施工。

二、測量放線
1、根據建筑物立面設計和外墻外保溫技術要求，在墻面彈出外門窗的水平線、垂直控制線及伸縮縫線、裝飾線；
2、在建筑物外墻大角（陰角、陽角）及其它必要處掛垂直基準鋼線；每個樓層在適當位置掛水平線，以控制EPS聚苯板的垂直和平整度。

三、粘貼聚苯板
1、EPS聚苯板切割：盡量使用1200*600mm或900*600mm標準尺寸的聚苯板。若使用非標準尺寸的聚苯板，應采用電熱絲切割器或壁紙刀進行裁剪加工。對角線誤差±2mm，按實際需要的尺寸加工。尺寸允許偏差為±2mm，大小面垂直。
2、粘結膠漿：使用用于外墻保溫施工的成品粘結砂漿。配制好的粘結砂漿最好45分鐘內用完。
3、變形縫線兩側的聚苯板上預貼250mm寬包底網格布。
4、粘結EPS聚苯板方法：
1) 在外墻陰陽角處掛垂直通線，并用水準儀找平，每面墻至少2根，注意使其距墻尺寸一致。當采用分段粘貼時，在開始層上彈一道水平線，并用經緯儀在大角基層處測彈出垂直控制線，依垂直立線掛一道水平線，作為粘貼聚苯板的控制線。
2) 首層聚苯板滿粘于外墻，其它樓層聚苯板在板面四周涂抹一圈聚合物砂漿，寬50mm厚10mm，側面留50mm*50mm寬排氣孔，板心按梅花形布設粘結點，間距200mm，直徑100mm。采用非標準尺寸板時，粘結膠漿的涂抹面積與聚苯板的面積之比不得少于1/3，如下圖：

3) 抹完粘結砂漿后，立即將板立起就位粘貼，粘貼時應輕柔、均勻擠壓，并隨時用托線板檢查垂直平整。板與板擠緊，碰頭縫處不抹聚合砂漿。粘貼聚苯板應做到上下錯縫，每貼完一塊板，應及時清除擠出的砂漿，板間不留間隙，如果出現間隙，應用相應寬度的聚苯板填塞。
4) 陰、陽角處相鄰的兩墻面所粘聚苯板應垂直交錯連接，保證板材安裝的垂直度。如下圖：

5) 安裝固定件：在貼好的聚苯板上用沖擊鉆鉆孔，孔洞深入墻基面不小于30㎜,數量為每平方米2—3個，但每一單塊聚苯板不少于2個�；鶎訛榛炷翗嫾�，使用尼龍塑料脹管；基層為陶�？招钠鰤K的，使用專用錨固件。

四、聚苯板打磨
聚苯板接縫不平處應用粗砂紙打磨平整，打磨動作宜為輕柔的圓周運動。磨平后應用刷子或壓縮空氣將碎屑清理干凈。

五、涂抹面膠漿
用不銹鋼抹子在EPS聚苯板表面均勻涂抹一層面積略大于一塊網布的抹面膠漿，厚度約為2mm。

六、鋪壓玻璃纖維網
涂抹面膠漿后隨即將耐堿玻纖網格布沿水平方向繃緊，用抹子由中間向上、下兩邊將網格布抹平壓入濕的抹面膠漿中；自上而下沿外墻一圈一圈鋪設網布；遇到門窗洞口時，應在洞口四角沿45度方向補貼一塊標準網布，以防止開裂。網格布左、右搭接寬度為150mm，上、下搭接寬度為100mm，在陽角處還需局部加鋪400mm網格布一道。所有收口處的網格布必須返過陽角壓實。

七、涂抹面膠漿
待首層膠漿稍干硬至可以碰觸時，再用抹子涂抹第二道抹面膠漿約3mm，直至耐堿玻纖網格布全部被覆蓋。如在抹面層砂漿前，底層砂漿已凝結，應先涂刷一遍界面劑，在抹面層砂漿。首層墻面、凹陽臺、露臺應在抹面砂漿外加鋪一層網格布，且應在砂漿凝結前進行，并再抹一層2mm厚面層抹面砂漿。

八、填嵌縫膏
在墻體與窗框縫隙處用密封膏鑲嵌，密封膏鑲嵌密實、飽滿。

九、特殊部位施工方法
1、伸縮縫施工時，先在基層彈出伸縮縫位置線，施工到位時，網格布翻裹，最底層用泡沫塑料塞填，中間用發泡聚乙稀圓棒，最外層用密封膏嵌縫，密封膏鑲嵌密實、飽滿。

2、門窗洞口處保溫系統施工
門窗洞口角部的聚苯板，應采用整塊聚苯板切割出洞口，不得用碎（�。〾K拼接，如下圖：

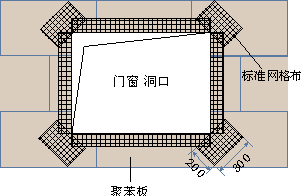

鋪設網格布時，應在洞口四角處沿45度方向貼補一塊標準網格布（200mm×300mm），以防止角部開裂，見下圖：



十、EPS外墻保溫面層處理（涂面層膩子和涂料略）

EPS聚苯板外墻保溫施工應注意事項：
1）、材料應分類掛牌存放。聚苯板應成捆立放，防雨防潮。網格布也要防雨存放。粘結、抹面砂漿存放也要注意防雨防潮和保質期。
2）、操作地點環境和基層溫度不低于5℃。風力大于5級或雨天不能施工。若在外墻保溫施工時突然降雨，應采取有效措施，以防雨水沖刷墻面。
3）、板與板的板縫拼嚴，縫寬超出2mm時，用相應厚度的聚苯板片塞平。
4）、外墻保溫施工完成后，后續工序與其他正進行的工序應注意對外墻保溫系統成品的保護。
5）、嚴格遵守有關安全操作規程，實現安全生產和文明施工。

二、EPS(膨脹聚苯板)外墻保溫系統與XPS(擠塑聚苯板)外墻保溫系統的優缺點
1、EPS外墻保溫系統
EPS外墻保溫系統的優越性如下：
1)、已經行成體系，技術成熟。由于它在歐洲及美國已沿用了近三十年，在美國已建成的建筑高達44層。因此，此項技術已形成體系，粘結層、保溫層與飾面層可配套使用，有較多較成熟的技術文件。
2)、保溫效果好。
3)、由于保溫材料采用膨脹聚苯乙烯，其價格不十分昂貴，使整個系統價格適中。便于用戶接受。
4)、無復雜的施工工藝，一般施工單位經過簡短培訓后，便可掌握施工要領，便于技術的推廣。

EPS外墻保溫系統的缺點：
1)、由于板材自身的性質問題，其強度不高，承重能力較低，外貼面磚時需要進行加強處理。
2)、板材出廠時要經過一段成熟期，需放置一段時間才可使用。如果熟化時間不足，板材的質量不能得到保證，施工后板材收縮，使系統開裂。

2、XPS外墻保溫系統
XPS外墻保溫系統的優點在于：
1)、XPS板具有致密的表層及閉孔結構內層。其導熱系數大大低于同厚度的EPS，因此具有較EPS較好的保溫隔熱性能。對同樣的建筑物外墻，其使用厚度可小于其它類型的保溫材料。
2)、由于內層的閉孔結構。因此它具有良好的抗?jié)裥�，在潮濕的環境中，仍可保持良好的保溫隔熱性能；適用于冷庫等對保溫有特殊要求的建筑，也可用于外墻飾面材料為面磚或石材的建筑。

XPS外墻保溫系統的缺點：
1)、XPS板本身的強度較高，從而造成板材較脆，不易彎折，板上存在的應力時應力集中，容易使板材損壞、開裂。
2)、透氣性差，幾乎不透氣，如果板兩側的溫差較大，濕度高很容易結露。
3)、價格與EPS系統相比較高。
4)、近3～4年才嘗試性使用，國內尚無國家標準；歐美、韓國等保溫技術先進國家尚無推廣使用。
5)、其結構的伸縮性差，受溫度及濕度的變化影響而變形、起鼓導致保溫層脫落。
6)、吸膠性差，粘結后破壞面為XPS板表面，粘結強度不夠。
