農藥水懸浮劑百菌清生產設備和工藝

農藥水懸浮劑是一類含水農藥制劑。水懸浮劑農藥主要以水為溶劑，少用或者不用有機溶劑，不易燃、易爆，生產、貯藏和運輸過程安全，符合農藥劑型環�；�的要求。

百菌清原藥外觀為白色晶體，其理化特性主要有：

• 熔點：250℃～251℃
• 沸點：350℃
• 蒸汽壓(40℃)：＜1.3Pa，溶解度(25℃，g/kg)：丙酮20，環已酮30，丁酮20
• 在通常貯藏條件下穩定，對堿和酸性水溶液以及紫外光的照射穩定。

百菌清是一種非內吸性廣譜殺菌劑，對多種農作物真菌病害具有預防作用。百菌清的懸浮劑型均為低毒產品，急性經口和急性經皮LD50 均小于10000mg/kg。目前國內登記百菌清懸浮劑的農藥廠家將近80個，登記了40%百菌清水懸浮劑產品的農藥廠家有50多個。作為常用的農藥殺菌劑，百菌清水懸浮劑的用量很大。國內生產的百菌清懸浮劑產品存在的主要問題：貯存期易結塊、不易搖勻、析水和分層嚴重等問題，影響了藥效的發揮。

在實驗室里，系統研究了40%百菌清懸浮劑的配方，對配方中的潤濕劑、分散劑、增稠劑、抗沉降劑、助懸劑等做了詳盡的系統試驗，得到了較佳配方。并解決了在工業化生產40%百菌清懸浮劑過程中出現的問題。實驗室樣品和工業化生產樣品經過冷貯、熱貯和常溫貯存實驗，其篩析試驗、傾倒性、pH值等指標均合格，懸浮率≧90%。

一、實驗部分

1.1 原料和設備

百菌清原藥（含量≥97.6%）；分散劑：烷基萘磺酸鹽縮聚物及其嵌段共聚物，十二烷基苯磺酸鈉，拉開粉BX，木質素磺酸鈉、馬來酸-丙烯酸共聚物鈉鹽，PO-EO嵌段聚醚；潤濕劑：烷基萘磺酸鈉，月桂醇硫酸鈉，牛油脂乙氧基銨鹽，月桂醇聚氧乙烯醚，苯乙烯基苯基聚氧乙烯醚；增稠劑：硅藻土，硅酸鎂鋁，黃原膠；抗凍劑：乙二醇；消泡劑：雜醇油；溶劑：水。

500mL立式砂磨機；實驗室高剪切乳化機；pH計；氣相色譜儀；粘度計；恒溫電熱干燥箱；激光粒度分布儀。

1.2 水懸浮劑的制備

1.2.1 按照預先計算的物料配比，將原藥、分散劑、潤濕劑、抗凍劑、水等稱量后混合均勻，經高剪切分散乳化機剪切，使物料均勻分散；然后將漿料移入砂磨機，啟動電機，進行砂磨。
1.2.2 另取增稠劑，與適量水混合，經高剪切分散乳化機剪切，使物料均勻分散；必要時升溫，使增稠劑充分與水混合，備用。
1.2.3 物料砂磨3～4小時后，加入已經制備好的增稠劑，繼續砂磨，過程中視情況加入消泡劑，檢測合格后即可出料。
1.2.4 工藝流程圖（見圖一）
 圖一 40%百菌清水懸浮劑加工工藝流程圖

1.3 40%百菌清水懸浮劑項目控制指標

1.3.1 外觀：應是可流動、易測量體積的懸浮液體；存放過程中，可能出現沉淀，但經手搖動，應恢復原狀。不應有結塊。

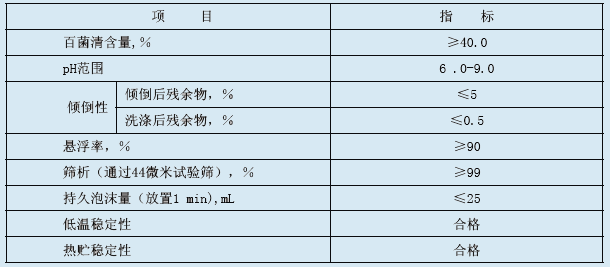

1.3.2 主要質量指標

1.4 性能指標測定方法

1.4.1 有效成分含量的測定：按GB 18171-2000氣相色譜法進行。
1.4.2 傾倒性：混合好足量樣品，及時將其中的一部分置于已稱量的量筒（包括塞子）中，裝到量筒體積的8/10處，塞緊磨口塞，稱量，放置2h。打開塞子，將倒置量筒傾斜45°，傾60s，再倒置60s。重新稱量量筒和塞子。將相當于80％量筒體積的水（(20℃）倒人量筒中，塞緊磨口塞，以量筒底部為中心，將量筒顛倒10次后，按上述操作傾倒內容物，再次稱量量筒和塞子。然后按照分別計算出傾倒后殘余物和洗滌后殘余物的比例。
1.4.3 pH值測定：按照GB/T 1601法測定。
1.4.4 懸浮率的測定：按GB/T 14825進行。（稱取2.0g的試樣，精確至0.0002 g；將剩余的1/10懸浮液及沉淀物轉移至100ml容量瓶中，用 15ml水洗滌量筒底部，再用配制標樣時用的同一支移液管準確加人10ml內標溶液，再加人30ml二甲苯，振搖10min，靜置后取有機相清液，測定百菌清的質量，計算其懸浮率。）
1.4.5 細度的測定：按GB/T 16150中的“濕篩法”進行。同時采用激光粒度分布儀測量，取其平均值。
1.4.6 低溫穩定性試驗：試樣在0℃保持 1h，觀察外觀有無變化。繼續在 0℃貯存 7d,測試其物性
指標。
1.4.7 熱貯穩定性試驗：按照CIPAC MT46.1.1方法測定。

二、 試驗結果及討論

2.1 基本配方設計
懸浮劑的配方體系中，一般含有潤濕分散劑、增稠劑、防凍劑、消泡劑等。對于40%百菌清懸浮劑，設計的基本配方為：原藥40%，潤濕分散劑6%，增稠劑3.5%，防凍劑2.5%，消泡劑0.5%。優良的懸浮劑產品穩定性好，不結塊，流動性好，在水中分散性好。


2.6 實驗室配方
綜合以上實驗結果，得到的40%百菌清懸浮劑最佳配方為：原藥40%，分散劑烷基萘磺酸鹽縮聚物及其嵌段共聚物（ZX-D106）2.5%，潤濕劑苯乙烯基苯基聚氧乙烯醚（農乳600#）4%，增稠劑黃原膠0.3%，防凍劑乙二醇2.5%，消泡劑雜醇油0.5%，水補足至100%。

三、 40%百菌清懸浮劑工業化生產中幾個問題

3.1 工藝和設備的選擇
懸浮劑中的原藥常常是不溶于水或者在水中溶解度極低的有機物。配方中常常需要加入各種表面活性劑及其它助劑。某些表面活性劑在水中分散性較差。實際生產中，為了使進入砂磨機的物料混合均勻，一般采用高剪切乳化機對混合物料進行預混合和分散，然后進入膠體磨，對分散后的物料粗磨，后進入砂磨機，經過3～5次循環，檢驗合格后即可出料經過濾再灌裝。

如果物料不經過膠體磨預磨，進入砂磨機的物料顆粒粒徑相差很大，會大大降低砂磨機的效率，增加循環的次數，耗能高，且循環次數過多，物料性質變差，如發熱、起泡增加等。

3.1.1 高剪切乳化機的選擇

懸浮劑配方中，往往含有多個組分，物料有固體、液體之分，也有水溶性和非水溶性之分。將原料加入混合釜中后，往往分為互補相溶的兩相。高剪切分散乳化機就是高效、快速、均勻地將一個相或多個相分布到另一個連續相中，以達到充分混合的目的。

高剪切分散乳化機的工作原理是，設備中高速運動的轉子與定子將物料從混合容器的底部提升起來,使物料進行強烈的混合和剪切。由于轉子高速旋轉所產生的高切線速度和高頻機械效應帶來的巨大動能，使物料在定、轉子狹窄的間隙中受到強烈的機械及液力剪切、離心擠壓等綜合作用，從而使不相溶的固相、液相、和表面活性劑劑的共同作用下，瞬間均勻精細的分散乳化，經過高頻的循環往復，原料得到充分的混合。

高剪切乳化機分為釜式和管線式兩種。在懸浮劑生產中，一般選用釜式高剪切分散乳化機。材質為不銹鋼，大小一般為1500～3000L為宜，適合于小批量多批次生產。具體大小視具體產品而定。

3.1.2 砂磨機的選擇

砂磨機是濕法研磨機械的一種。常見的砂磨機有臥式和立式兩種。近幾年來，在農藥行業，越來越多采用臥式砂磨機。其工作原理是，由泵輸送液體原料進入臥式砂磨機密閉研磨缸內，由主機推動研磨珠高速運轉，使原料在狹窄的研磨珠間隙中經加壓高速旋轉沖擊，產生混合、乳化、分散、剪切、摩擦等研磨功能，迅速將物料顆粒磨細，從而達到一定要求的細度和很窄的粒度分布范圍。 研磨后再由高速旋轉的堅硬鎢鋼將物料分離出研磨缸外，而研磨珠仍被留在缸內。

農藥行業選用砂磨機一般采用功率為30～40KW、容積為30～50L、生產能力為100L～800L/h的臥式砂磨機為宜。一般情況下，經過3～4h的連續循環研磨即可得到滿意的細度。

3.2磨珠的選擇

砂磨機所用的磨珠，一般有兩種材質：玻璃珠和鋯珠。玻璃珠價格低廉，但易碎，需要經常更換和補充，費時費工。鋯珠耐磨性好，價格高。目前，不少企業已經使用鋯珠，效果良好。磨珠的直徑不同，砂磨機中裝入的磨珠應該是不同直徑的混合物。磨珠的規格和重量比為：Φ1：Φ2：Φ3（mm）=2：2：1，按照這種比例配制的磨珠，砂磨效率要比采用同一個直徑的磨珠效率高。

3.3砂磨過程中溫度的控制
物料在砂磨機中高速運動，物料、磨珠和筒壁劇烈摩擦，物料升溫明顯。應及時冷卻物料，否則導致物料粘度上升、泡沫增多，物料流動困難。嚴重的使生產難以進行下去。在生產上，控制物料溫度在25℃以下為宜。一般采用夾套通冷卻水的方法，為保證砂磨效果，維持高產量，夾套冷卻液的溫度應低于5℃，物料溫度一般控制在不超過35℃。

3.4增稠劑黃原膠的使用
在實際生產中，應將黃原膠與水混合，待黃原膠充分溶解后作為增稠劑使用。如果將黃原膠粉末直接加入到砂磨機中砂磨，由于粘度增加，會導致物料流動不暢，砂磨速度變慢，效率降低。

四、結論

在實驗室里研制了40%百菌清懸浮劑配方，經過工業化驗證，結果表明配方懸浮率高、流動性和懸浮率均符合標準要求，適合于規模化生產。
水懸浮劑是一種良好的農藥劑型，符合現在的環保潮流。其優點是：加工工藝簡單，無粉塵污染，不含易燃易爆溶劑，粘著性強耐雨水沖刷。近幾年來，由于石油價格的大幅上揚，造成以化學溶劑（苯類、醇類等）為主要輔料的乳油價格不斷上漲，企業利潤空間減少。而生產懸浮劑不用有機溶劑，成本幾乎不受石油價格的影響，有比較穩定的利潤空間，刺激了不少企業對懸浮劑研發和生產的投入。
